Fastems-systeem: volautomatisch en flexibel

In één van onze productiehallen draait alles om automatisering. Hier zijn horizontale freesmachines aangesloten op een FMS-systeem van Fastems. Een geavanceerd, flexibel palletmagazijn voor onbemande productie.

Onze Fastems-lijn is uniek in zijn soort. Het systeem kan zowel 630×630 als 800×800 pallets aan, met een maximale belasting tot 3.500 kg per locatie. Dankzij de Heavy Duty-uitvoering (HD) kunnen we ook deze zwaardere werkstukken volledig automatisch verwerken.

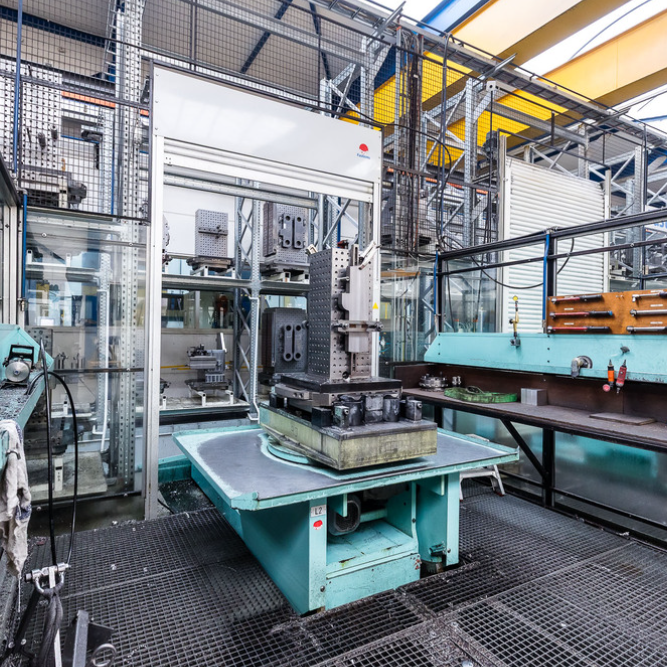

De pallets worden beladen op een slim laadstation dat kan kantelen én roteren. Zo houden we altijd de handen vrij en kunnen we veilig en efficiënt opspannen.

Fastems

Bijzonderheden: Fastems MLS-HD systeem.

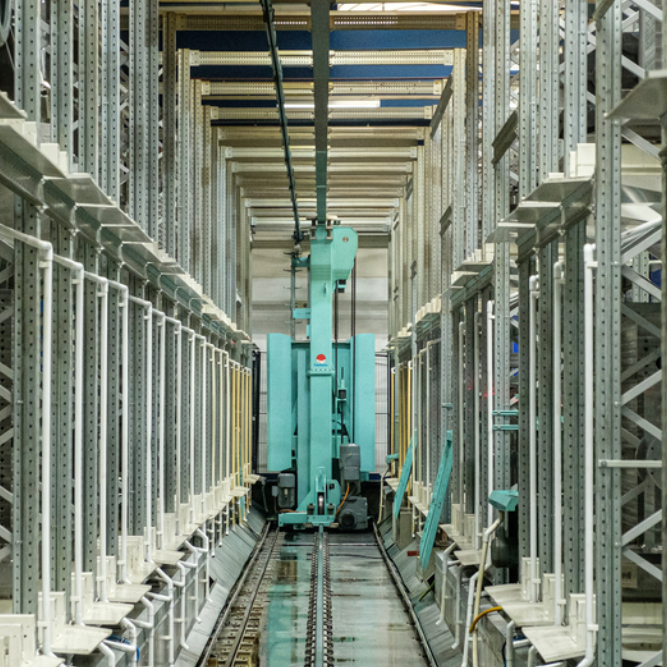

Het Fastems systeem bij Drabo is uitgerust om zowel pallets 630 x 630 mm te handelen als pallets 800 x 800 mm. Het Fastems systeem is een Flexibel Manufacturing System (FMS). Dit systeem wordt gebruikt om bewerkingscentra uitgerust met pallets te automatiseren.

Het FMS systeem bestaat uit een laad- losstation en een palletmagazijn. Het FMS vervoert automatisch de pallets in het systeem van en naar de machine cq. laad- losstation. Hierdoor wordt het mogelijk op voorhand meerdere pallets te beladen en set-up tijden te minimaliseren.
Het FMS systeem geeft de vrijheid om flexibel en onbemand te kunnen produceren. Totaal 104 pallet locaties, waarvan 40 locaties met pallet 800 x 800 met maximale belasting van 3500 kg per locatie. Laad/ontlaadstations voorzien van kiep- en zwenkinrichting om op- en afspannen te vergemakkelijken.

Verplaatsing X-as: 49000 mm
Verplaatsing Y-as: 5500 mm
Verplaatsing Z-as: 5250 mm

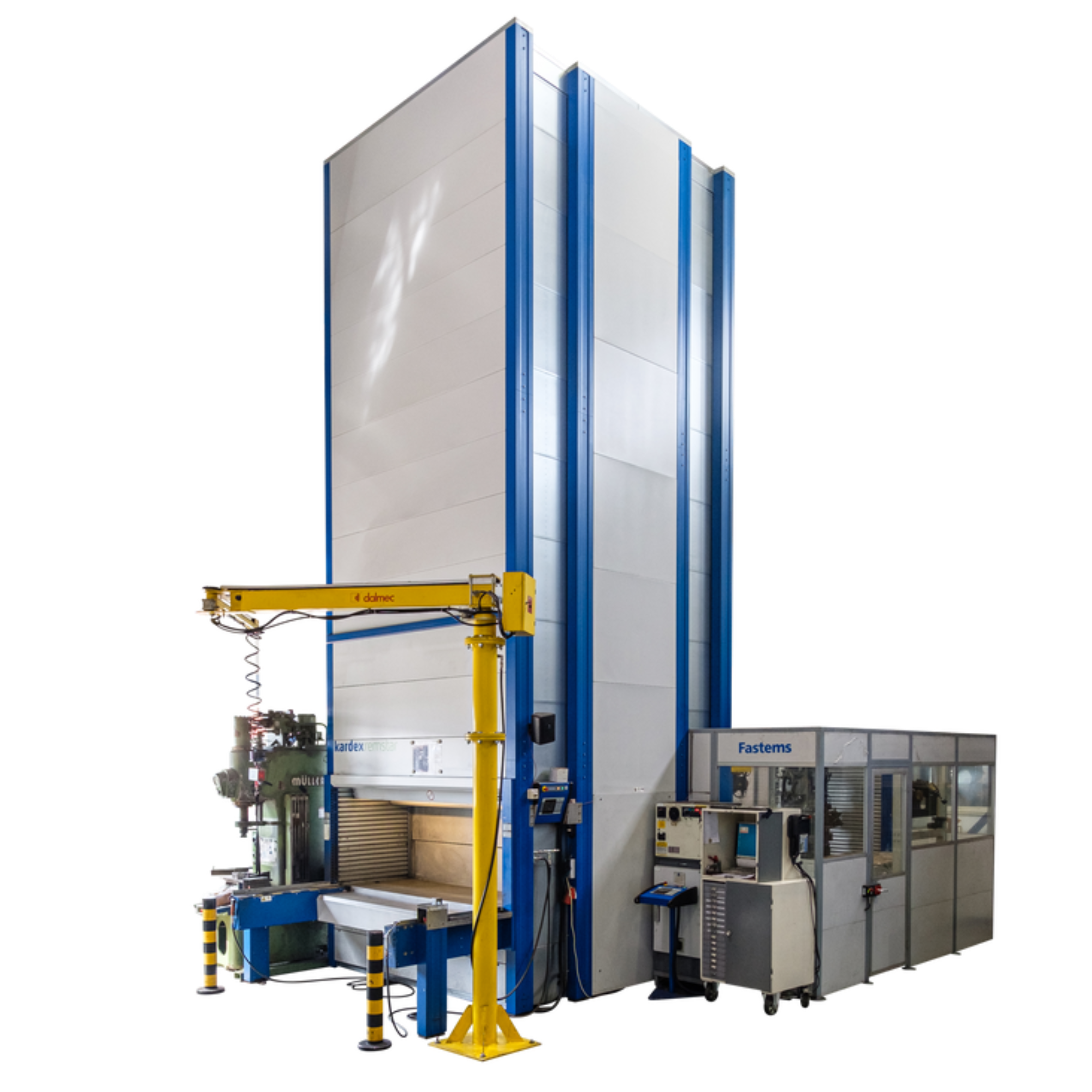

Kardex systeem

Aan het FMS systeem is tevens een Kardex systeem verticaal liftsysteem met 42 lades gekoppeld van waaruit m.b.v. een 165 kg Fanuc robot de hydraulische opspanmallen volautomatisch worden voorzien van producten. Na het bewerken op de Niigata’s worden de producten door de robot afgebraamd, schoongeblazen en weer teruggelegd in het Kardex systeem.

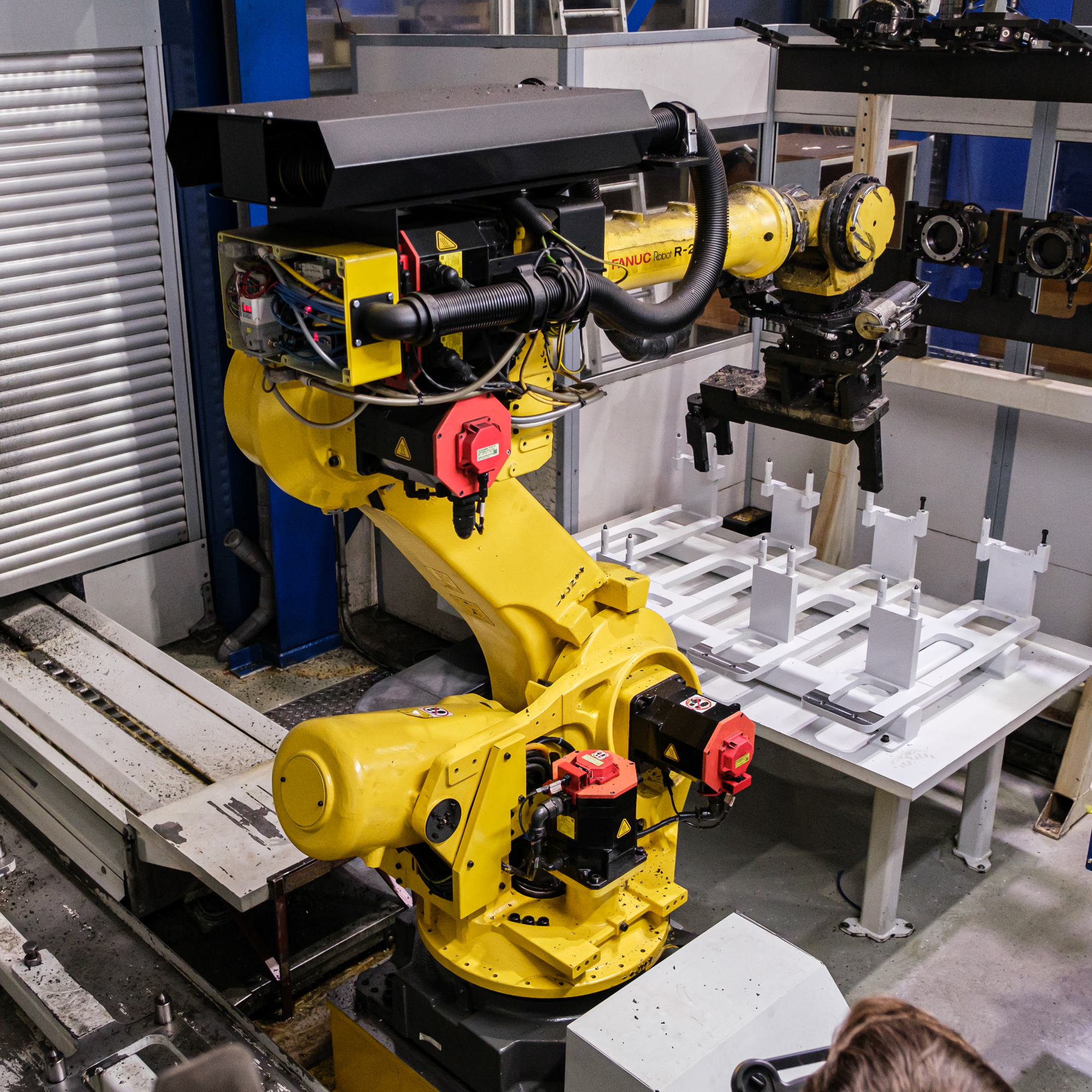

Fanuc R-2000iB

De FANUC R-2000iB robot, met een draagvermogen van 165 kg, is geïntegreerd in een geavanceerd automatisch FMS-systeem. Vanuit een verticaal liftsysteem met 42 lades worden producten volledig automatisch gepickt en beladen in hydraulische opspanmallen. Deze configuratie maakt het mogelijk om zware producten met hoge herhaalnauwkeurigheid te hanteren en de bewerkingsmachines optimaal te benutten.

Na de CNC-bewerking neemt de FANUC-robot de volledige handlingcyclus over: uitnemen, afbramen, schoonblazen en het nauwkeurig terugplaatsen in het ladesysteem. Hierdoor ontstaat een continue en stabiele productie, zonder operatorhandelingen en met een sterk gereduceerd risico op beschadigingen of kwaliteitsafwijkingen.

Het systeem is ontworpen voor productie-omgevingen waar betrouwbaarheid, veiligheid en capaciteit essentieel zijn. De combinatie van FANUC-technologie, sensorgestuurde positionering en geautomatiseerde opslag maakt dit systeem bijzonder geschikt voor ketens die hoge eisen stellen aan traceerbaarheid, procescontrole en onbemand draaien.
